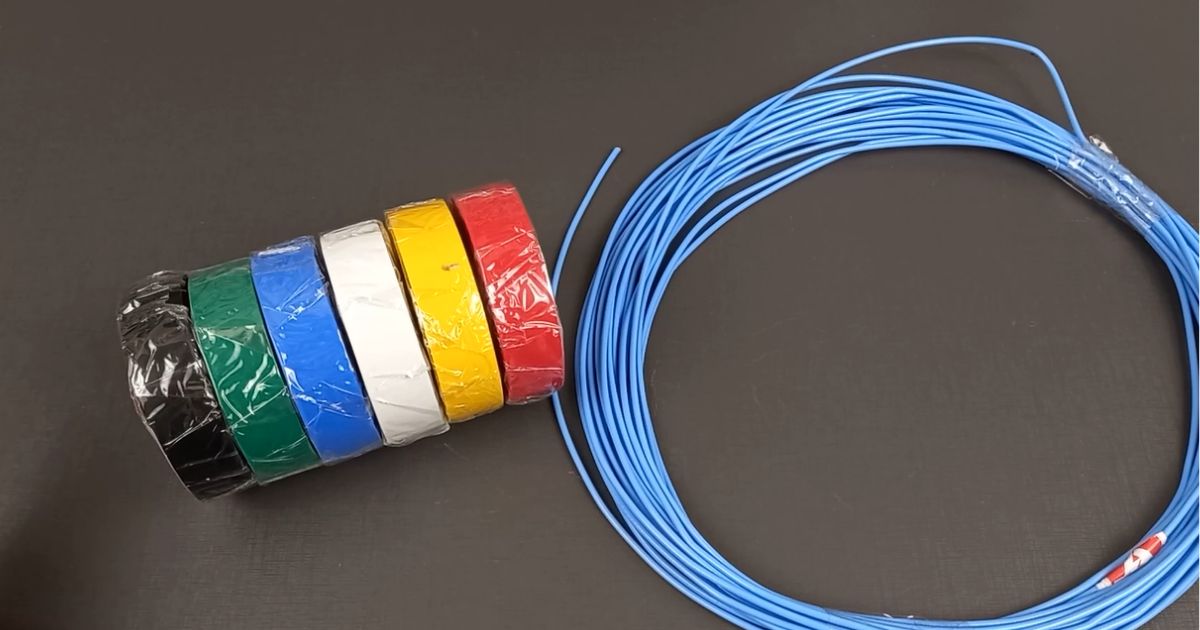

Fita isolante azul, verde ou vermelha: o que cada cor significa na instalação elétrica
As cores das fitas isolantes não servem apenas para organizar os cabos: elas ajudam a identificar cada condutor e aumentam a segurança da instalação
À primeira vista, todas as fitas isolantes parecem cumprir a mesma função: proteger emendas e isolar fios elétricos.
No entanto, as diferentes cores disponíveis no mercado também desempenham um papel importante na identificação dos condutores, facilitando o trabalho de eletricistas e tornando as instalações mais seguras.
Em muitos quadros de distribuição, os cabos possuem a mesma cor de fábrica, geralmente preta ou branca.
- Carlos Eduardo, mestre de obras há 28 anos: “O tijolo à mostra pode valorizar a casa e dispensar o reboco; o segredo está no tipo de tijolo e no acabamento”
- Jogar borra de café no vaso sanitário: para que serve e por que é recomendado fazer isso
- Furo no cabo da panela: para que serve e por que é recomendado usá-lo, segundo fabricantes
Nesses casos, a identificação com fitas coloridas nas extremidades permite reconhecer rapidamente a função de cada fio durante manutenções, ampliações ou reparos, reduzindo o risco de erros.
Por que as cores são importantes?
A identificação por cores segue as orientações da ABNT NBR 5410, norma que estabelece critérios para instalações elétricas de baixa tensão no Brasil.
Na prática, o sistema permite que qualquer profissional identifique rapidamente qual cabo corresponde ao neutro, ao terra ou à fase, sem depender apenas da posição dos fios.
Além de facilitar a manutenção, essa padronização aumenta a segurança e reduz a possibilidade de ligações incorretas.
O que significa cada cor da fita isolante?
Cada cor possui uma função específica na identificação dos condutores elétricos.
Azul: fio neutro (N)
- A fita azul identifica o condutor neutro.
Esse fio funciona como referência do sistema elétrico e permite o retorno da corrente após alimentar os equipamentos. Por isso, aparece em instalações monofásicas, bifásicas e trifásicas.
Verde: fio terra (PE)
- A fita verde identifica o condutor de proteção, conhecido como fio terra.
Sua função é conduzir correntes de fuga diretamente para o solo, protegendo as pessoas contra choques elétricos e reduzindo o risco de danos em eletrodomésticos e equipamentos.
Em muitas instalações também é utilizada a identificação verde e amarela, indicada para essa mesma finalidade.
Vermelho: fio fase (R)
- A fita vermelha identifica uma das fases da instalação elétrica, normalmente a Fase R ou Fase 1.
É esse condutor que transporta a energia elétrica até tomadas, interruptores, motores e demais equipamentos da instalação.
Nos sistemas trifásicos, a identificação das fases costuma seguir este padrão:
- Vermelho: Fase R;
- Branco: Fase S;
- Amarelo: Fase T.
Esse padrão facilita o balanceamento das cargas e a organização dos circuitos.
E a fita isolante preta?
Embora as fitas coloridas sejam importantes para identificação, a fita isolante preta continua sendo a mais utilizada.
Isso acontece porque ela possui excelente resistência mecânica e boa durabilidade, especialmente quando exposta ao sol e às variações climáticas. Por essa razão, costuma ser indicada para emendas, reparos e isolamento de uso geral.
Enquanto as fitas coloridas ajudam na organização da instalação, a preta permanece como a opção mais versátil para trabalhos internos e externos.
Quando utilizar cada cor?
Para facilitar a identificação, o padrão mais utilizado é:
- Azul: condutor neutro (N);
- Verde: condutor terra (PE);
- Verde e amarelo: condutor PEN (proteção e neutro);
- Vermelho: fase R;
- Branco: fase S;
- Amarelo: fase T;
- Preto: isolamento e emendas de uso geral.
A identificação correta aumenta a segurança
Embora a fita isolante tenha como principal função proteger emendas e evitar contatos acidentais, utilizar as cores corretas também faz parte de uma instalação elétrica mais organizada e segura.
Além de facilitar futuras manutenções, a identificação visual reduz erros durante intervenções e permite que qualquer profissional reconheça rapidamente a função de cada condutor.
Em instalações residenciais, comerciais ou industriais, esse cuidado simples contribui para um sistema elétrico mais confiável e alinhado às boas práticas recomendadas pelas normas técnicas.
